• Kompaktes UniFi SuperLink Relaismodul
• Proprietäre SuperLink-Konnektivität
• Funkreichweite bis zu 2 km
• EU-Frequenzbereich 865,1–869,5 MHz
• 12 V / 24 V / 48 V DC-Stromversorgung
• Zwei Trockenkontakt-Relaisausgänge
• Zwei Trockenkontakt-Signaleingänge
• Ausgang für 12–48 V DC / 12–240 V AC
• Klebe-, Wand- und DIN-Schienenmontage
• Integration in UniFi Protect

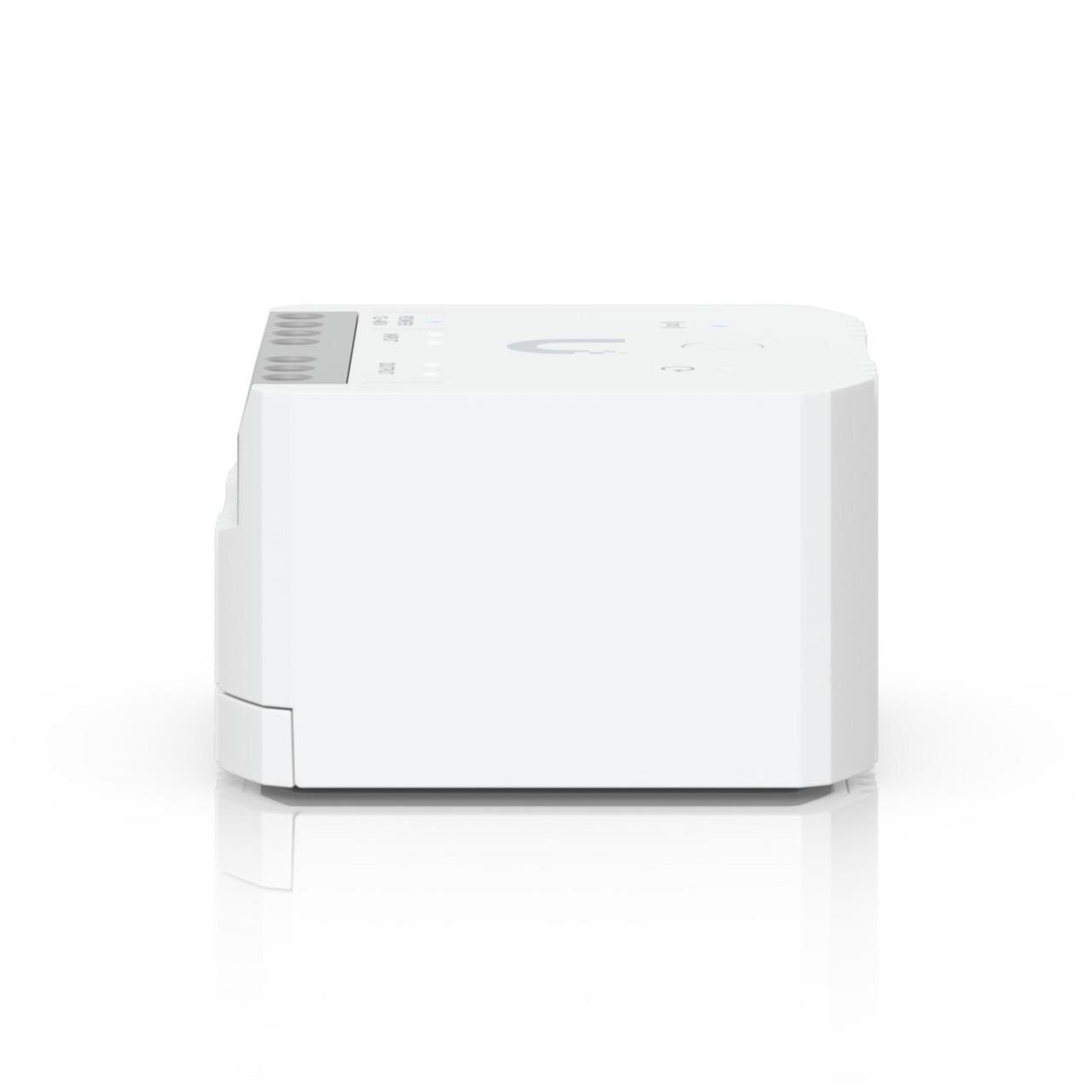

Das Ubiquiti UniFi Relay USL-Relay ist ein kompaktes SuperLink Relaismodul für UniFi Protect. Es nutzt proprietäre SuperLink-Funktechnologie und unterstützt im EU-Frequenzbereich 865,1 bis 869,5 MHz eine Reichweite von bis zu 2 km. Die maximale Sendeleistung beträgt 14 dBm, der Antennengewinn liegt bei 1 dBi. Das Modul ist für den Einsatz mit der UniFi Protect Web Application sowie der UniFi Protect App für iOS und Android vorgesehen.

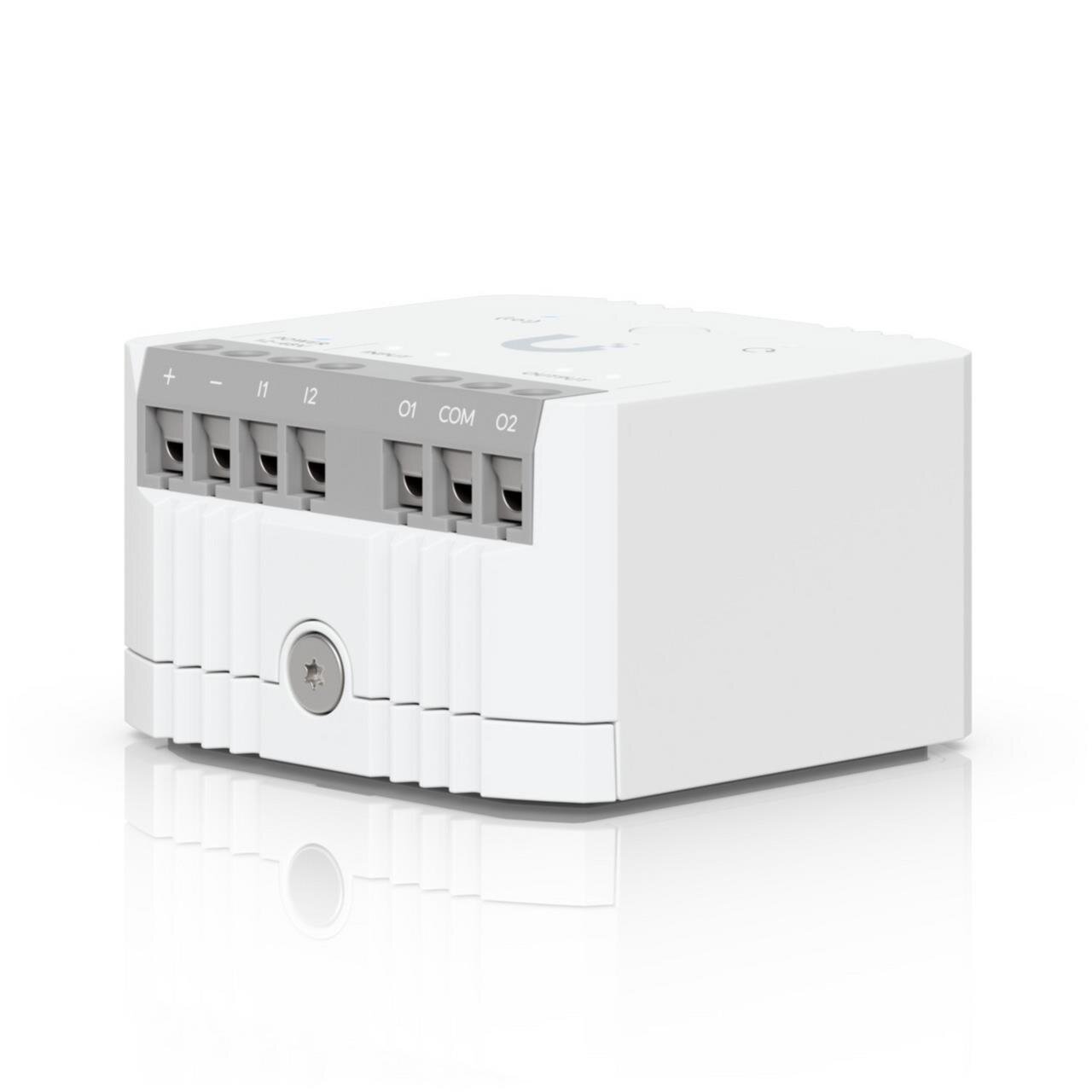

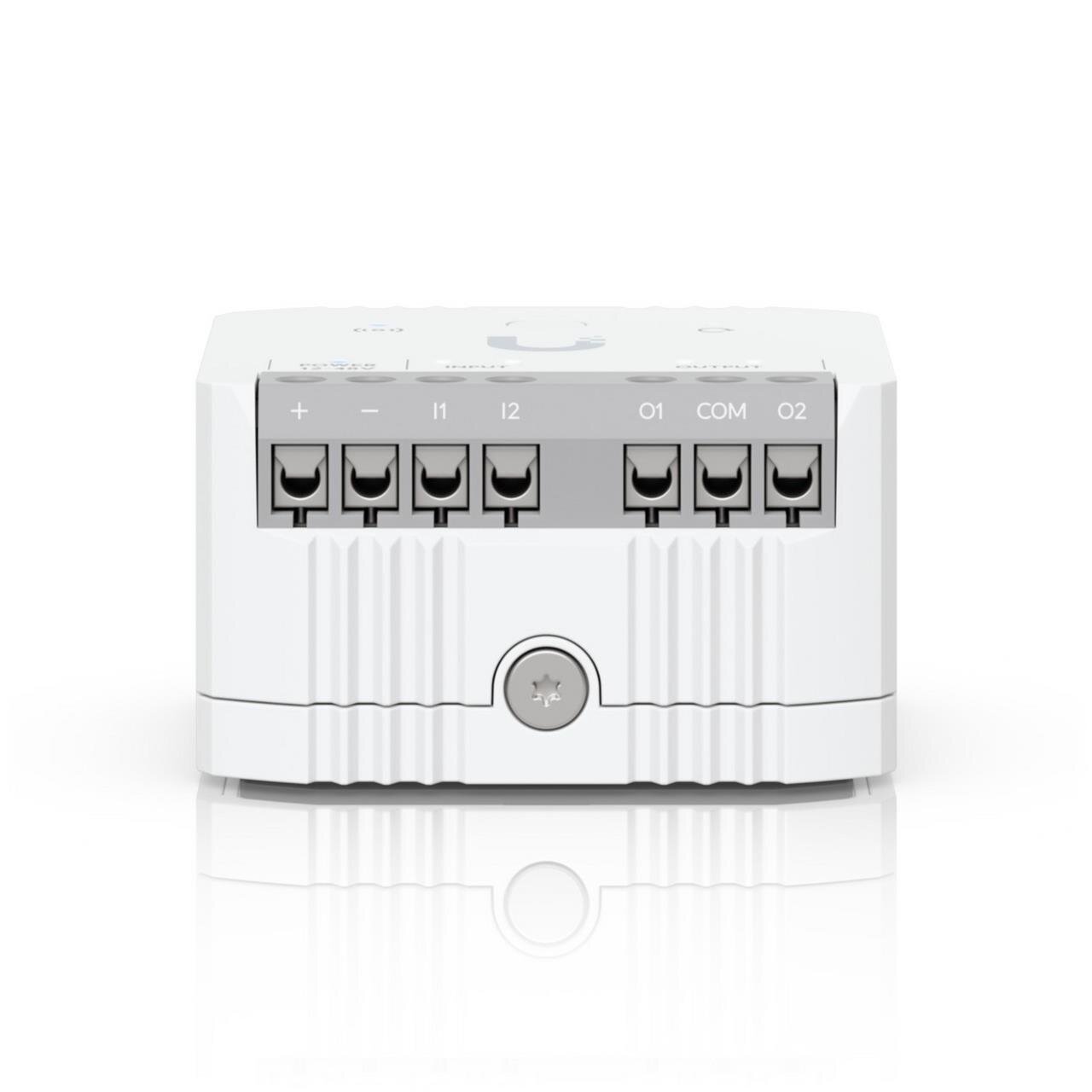

Die Hardware bietet eine 12 V / 24 V / 48 V DC-Stromversorgung über VDD/GND mit maximal 48 V und integrierter Übertemperaturschutzfunktion bei 85 °C. Die Ausgangsklemmen O1/COM/O2 sind als Trockenkontakte für 12–48 V DC oder 12–240 V AC ausgelegt und unterstützen 10 A pro Port; als Gesamtgrenze nennt der Hersteller 12 A nach UL beziehungsweise 16 A nach IEC. Die Eingänge I1/I2 arbeiten als Trockenkontakte mit Open/Short-Erkennung gegen GND und integrierter 5-V-TVS-Schutzbeschaltung.

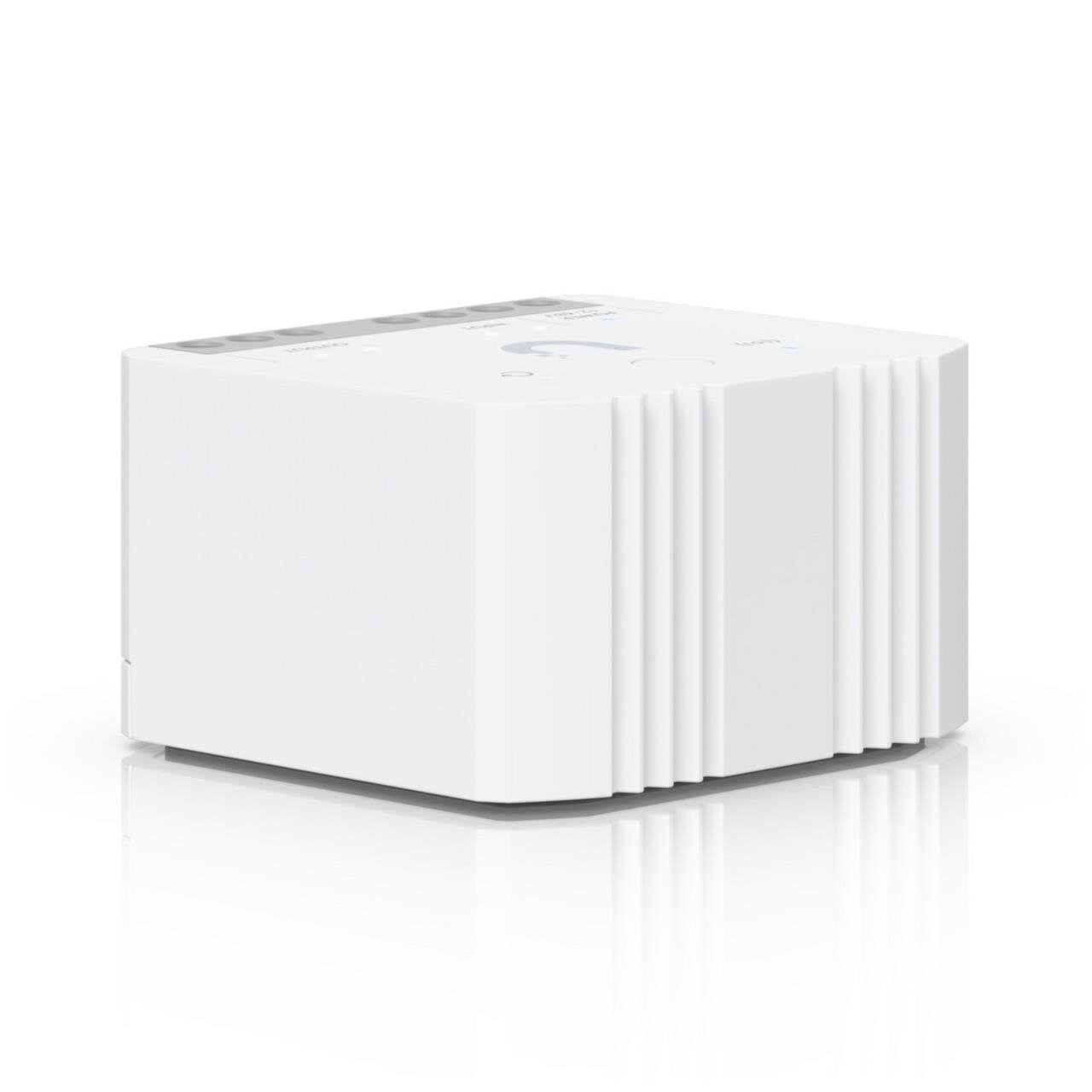

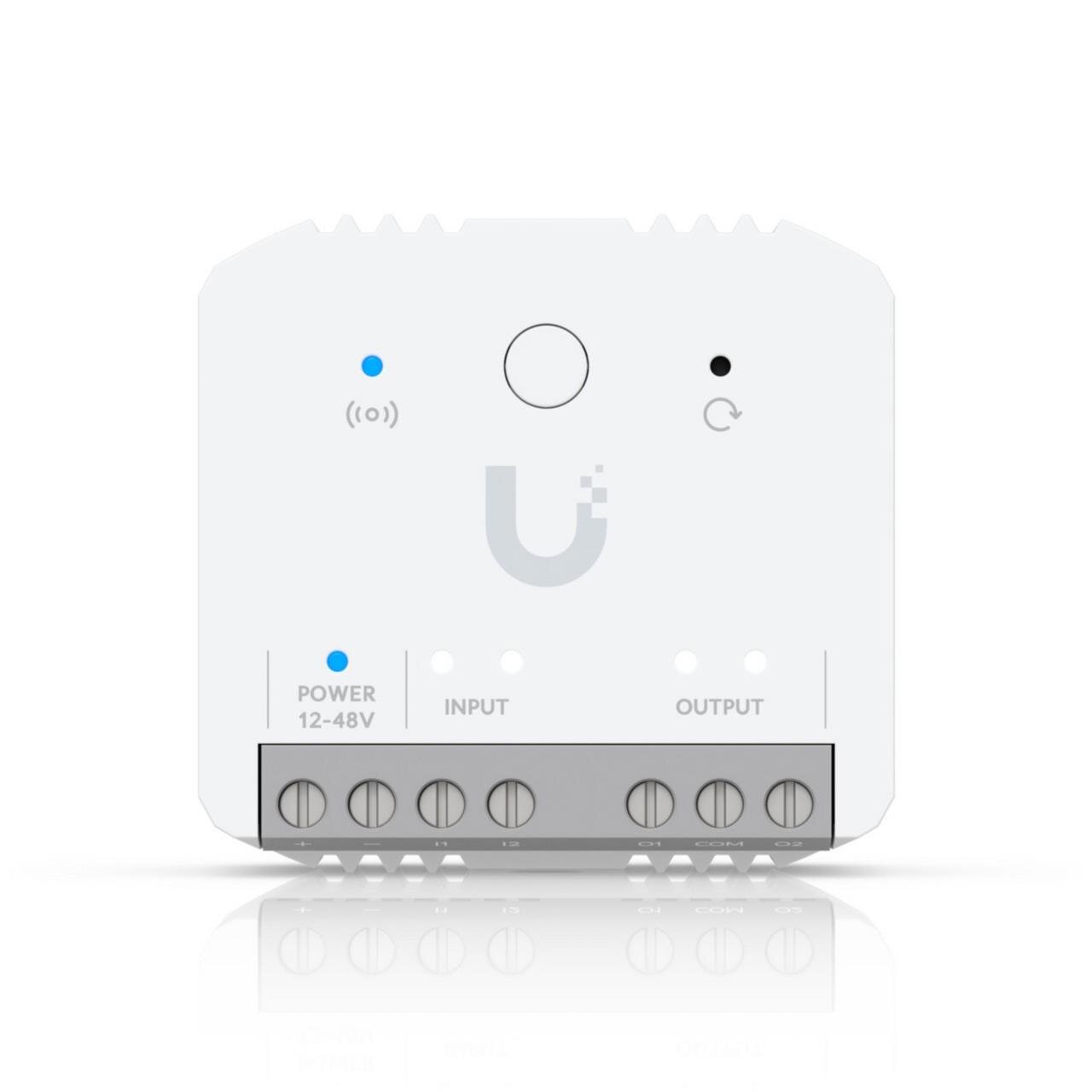

Das Gehäuse und die Halterung bestehen aus Polycarbonat. Mit Abmessungen von 50 × 47,6 × 28 mm und einem Gewicht von 100 g lässt sich das Modul platzsparend in Installationsumgebungen integrieren. Zur Ausstattung gehören eine Factory-Reset-Taste, eine Test-Taste sowie LED-Anzeigen für SuperLink/Status, Signaleingang und Relaisausgang. Der spezifizierte Betriebstemperaturbereich liegt bei 0 bis 40 °C, die zulässige Luftfeuchtigkeit bei 10 bis 90 % nicht kondensierend. Das USL-Relay ist CE-, FCC- und IC-zertifiziert sowie NDAA-konform.

Das Ubiquiti UniFi Relay USL-Relay eignet sich zur drahtlosen Einbindung externer Sensoren, Signalgeber und Schaltkontakte in UniFi-Protect-Umgebungen. Über SuperLink kann das Relaismodul mit bis zu 2 km Funkreichweite eingesetzt werden, wenn eine kabelgebundene Datenverbindung zum Montageort nicht praktikabel ist. Typische Einsatzbereiche sind Sicherheitsinstallationen, Gebäudeautomation, Alarm- und Meldeanlagen, Technikräume, Schaltschränke, Tor- und Türumgebungen sowie die Anbindung externer Signalgeräte oder potenzialfreier Kontakte.

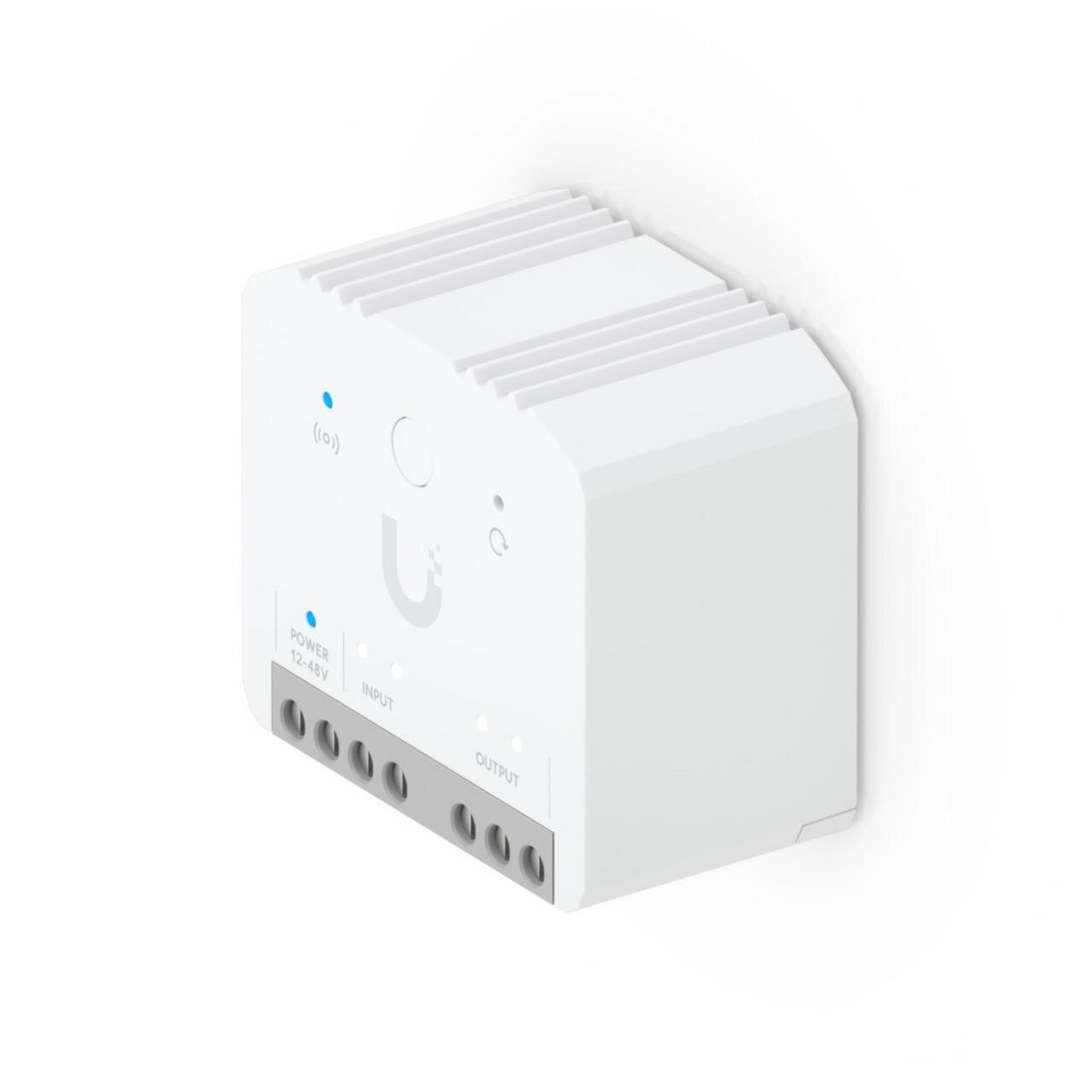

Mit zwei Trockenkontakt-Eingängen und zwei Trockenkontakt-Ausgängen ist das USL-Relay für Systemintegratoren, Sicherheitsinstallateure, Gebäudeverwaltung und IT-Abteilungen geeignet, die bestehende Drittanbieter-Sensorik oder Signalisierung in UniFi Protect integrieren möchten. Die Klebe-, Wand- und DIN-Schienenmontage ermöglicht eine flexible Installation in Gehäusen, Technikverteilern oder direkt am Einsatzort.
