• 4× 10/100/1000BASE-T RJ45-Ports
• 2× 100/1000/2500BASE-X SFP-Slots
• Industrieller L2+ Managed Gigabit Ethernet Switch
• 18 Gbit/s non-blocking Switch Fabric
• Layer-3-Static-Routing mit bis zu 32 Routen
• ERPS Ring nach ITU-T G.8032
• IEEE 1588v2 PTP für Zeitsynchronisation
• Modbus TCP für SCADA-Integration
• Redundante 12–48 V DC / 24 V AC-Stromversorgung
• Betriebstemperatur von -40 bis +75 °C

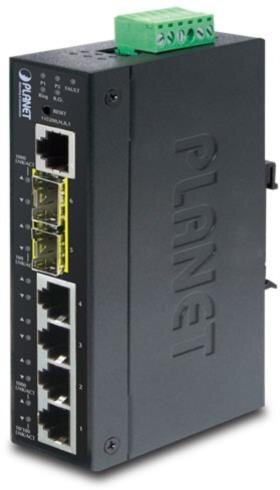

Der PLANET IGS-5225-4T2S ist ein kompakter industrieller L2+ Managed Ethernet Switch mit 4 10/100/1000BASE-T RJ45-Ports und 2 100/1000/2500BASE-X SFP-Slots. Die SFP-Ports unterstützen SFP-Auto-Detection und sind auch mit 100BASE-FX SFP-Modulen kompatibel. Mit 18 Gbit/s non-blocking Switch Fabric, 13,39 Mpps Durchsatz, 8K MAC-Adresstabelle und 9K Jumbo Frames bietet der Switch eine leistungsfähige Plattform für industrielle Gigabit- und Glasfaseranbindungen.

Das robuste IP30-Metallgehäuse ist für DIN-Schienen- und Wandmontage ausgelegt und benötigt dank seiner schmalen Bauform nur wenig Platz im Schaltschrank. Die redundante Stromversorgung über duale 12–48 V DC-Eingänge oder 24 V AC, Verpolungsschutz, 6 kV DC Ethernet-ESD-Schutz sowie der Betriebstemperaturbereich von -40 bis +75 °C unterstützen den zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen. Ein Relaisausgang für Stromausfall-Alarm erleichtert die Einbindung in externe Überwachungssysteme.

Für professionelle Netzwerkstrukturen bietet der IGS-5225-4T2S umfangreiche Layer-2- und Layer-3-Funktionen wie IEEE 802.1Q VLAN, Q-in-Q, Private VLAN Edge, STP/RSTP/MSTP, LACP, ERPS, LLDP, IGMP/MLD Snooping, QoS sowie IPv4/IPv6 Static Routing mit bis zu 32 Routing-Einträgen. IEEE 1588v2 PTP, Synchronous Ethernet und Modbus TCP unterstützen zeitkritische Industrie-, Telekommunikations- und Automatisierungsanwendungen. Sicherheits- und Managementfunktionen wie ACL, 802.1X, RADIUS, TACACS+, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard, SFP-DDM, Kabeldiagnose, Web, CLI, SNMP, SSHv2, TLSv1.2, SNMPv3, PLANET NMS und CloudViewer erleichtern sicheren Betrieb, Diagnose und zentrale Verwaltung.

Der PLANET IGS-5225-4T2S eignet sich für industrielle Netzwerke in platzkritischen Umgebungen, Fabrikautomation, Verkehrstechnik, Gebäudeautomation, FTTx-/MAN-Anwendungen sowie industrielle Backbone- und Verteilerinstallationen. Die vier Gigabit-RJ45-Ports ermöglichen die lokale Anbindung von Steuerungen, Industrie-PCs, Kameras, Gateways oder weiteren Ethernet-Geräten. Über die zwei 100/1000/2500BASE-X SFP-Slots lassen sich flexible Glasfaser-Uplinks zu Core-Switches, Leitständen, entfernten Gebäudeteilen oder Telekommunikationsnetzen realisieren. Durch Modbus TCP kann der Switch in SCADA-, HMI- und Datenerfassungssysteme integriert werden, während ERPS, Port-Backup und redundante Stromversorgung die Verfügbarkeit in kritischen Anwendungen erhöhen.
