Produkt-Beschreibung
- 16× Gigabit-RJ45-Ports mit IEEE 802.3at PoE+
- 2× zusätzliche 10/100/1000BASE-T RJ45-Ports
- 2× 100/1000/2500BASE-X SFP-Slots
- Bis zu 36 W pro PoE-Port
- Bis zu 360 W gesamtes PoE-Budget
- Layer-3-Routing mit RIP, OSPF und Static Routing
- ERPS Ring nach ITU-T G.8032
- Modbus TCP und IEEE 1588v2 PTP
- IP30-Aluminiumgehäuse für DIN-Schiene oder Wandmontage
- Betriebstemperatur von -40 bis +75 °C

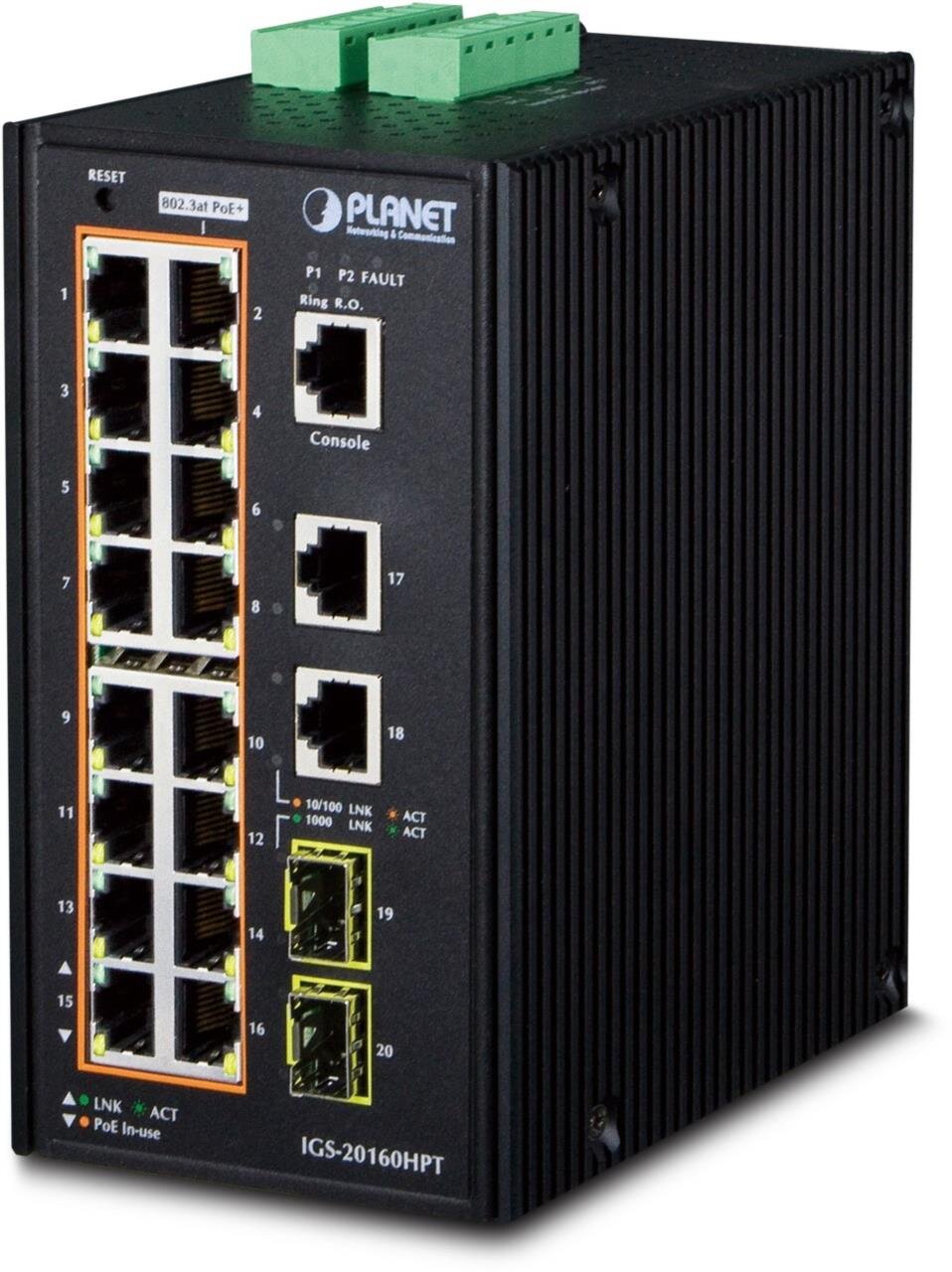

Der PLANET IGS-20160HPT ist ein industrieller Layer-3 Managed Gigabit PoE+ Switch mit 16 10/100/1000BASE-T RJ45-Ports mit IEEE 802.3at PoE+, 2 weiteren Gigabit-RJ45-Ports und 2 100/1000/2500BASE-X SFP-Slots. Jeder PoE-Port liefert bis zu 36 W, das gesamte PoE-Leistungsbudget beträgt bis zu 360 W. Damit eignet sich der Switch für zentrale PoE-Versorgung in professionellen Überwachungs-, WLAN- und Industrieanwendungen. Die PoE-Reichweite beträgt im Standardbetrieb bis zu 100 m und kann im Extend-Modus bei 10 Mbit/s auf bis zu 250 m erweitert werden.
Für den zuverlässigen Betrieb in rauen Umgebungen verfügt der IGS-20160HPT über ein robustes IP30-Aluminiumgehäuse, DIN-Schienen- oder Wandmontage, redundante 48–54 V DC-Stromversorgung mit Verpolungsschutz sowie 6 kV DC Ethernet-ESD-Schutz. Der erweiterte Betriebstemperaturbereich von -40 bis +75 °C macht das Gerät für industrielle Schaltschränke, Produktionsbereiche und Outdoor-nahe Installationen geeignet. Zwei Digital Inputs und zwei Digital Outputs ermöglichen die Integration von Sensoren, Alarmkontakten und externen Überwachungssystemen.
Neben umfangreichen Layer-2/L4-Funktionen wie VLAN, Q-in-Q, Private VLAN Edge, STP/RSTP/MSTP, LACP, QoS, IGMP Snooping und ACL bietet der Switch Layer-3-Funktionen mit IPv4/IPv6 Static Routing, RIPv2, OSPFv2 und OSPFv3. ERPS nach ITU-T G.8032 ermöglicht schnelle Ring-Redundanz für ausfallsichere Netzwerke. Intelligente PoE-Funktionen wie PD Alive Check, PoE Schedule, PoE Extension, PoE-Priorisierung, Power-Limit pro Port und PoE-Statusüberwachung erleichtern Betrieb und Wartung angeschlossener Powered Devices. Sichere Verwaltung über SSHv2, TLSv1.2, SNMPv3 sowie Funktionen wie DHCP Snooping, IP Source Guard, ARP Inspection, 802.1X, RADIUS und TACACS+ unterstützen den Aufbau geschützter industrieller Netzwerkinfrastrukturen.
Anwendung:
Der PLANET IGS-20160HPT eignet sich für industrielle PoE-Netzwerke mit hoher Portdichte, IP-Videoüberwachung, WLAN-Infrastrukturen, VoIP-Systeme, Fabrikautomation, Verkehrstechnik sowie industrielle Backbone- und Verteileranwendungen. Die 16 PoE+-Ports versorgen IP-Kameras, PTZ-Speed-Dome-Kameras, Wireless Access Points oder IP-Telefone direkt über die Netzwerkverkabelung mit Daten und Strom. Zwei zusätzliche Gigabit-Kupferports sowie zwei 1G/2.5G-SFP-Slots ermöglichen flexible Uplinks zu Core-Switches, Leitständen, Serverräumen oder entfernten Netzsegmenten über Glasfaser. Modbus TCP erleichtert die Einbindung in SCADA-, HMI- und Datenerfassungssysteme, während DI/DO-Schnittstellen externe Alarm- und Überwachungsszenarien unterstützen.
