• 4 CWDM-Kanäle MUX/DEMUX-Design
• Bis zu 11,2 Gb/s Datenrate pro Wellenlänge
• QSFP+-konform
• HP Aruba Coding
• IEEE 802.3ba elektrische Schnittstelle
• Digitale Diagnosefunktionen
• Kompatibel mit QDR/DDR InfiniBand-Datenraten
• Bis zu 150 m Übertragung über OM3-Multimode-Glasfaser (MMF) oder 2 km Übertragung über Singlemode-Glasfaser (SMF)
• Betriebstemperatur: 0 bis 70 °C
• Maximale Leistungsaufnahme 3,5 W

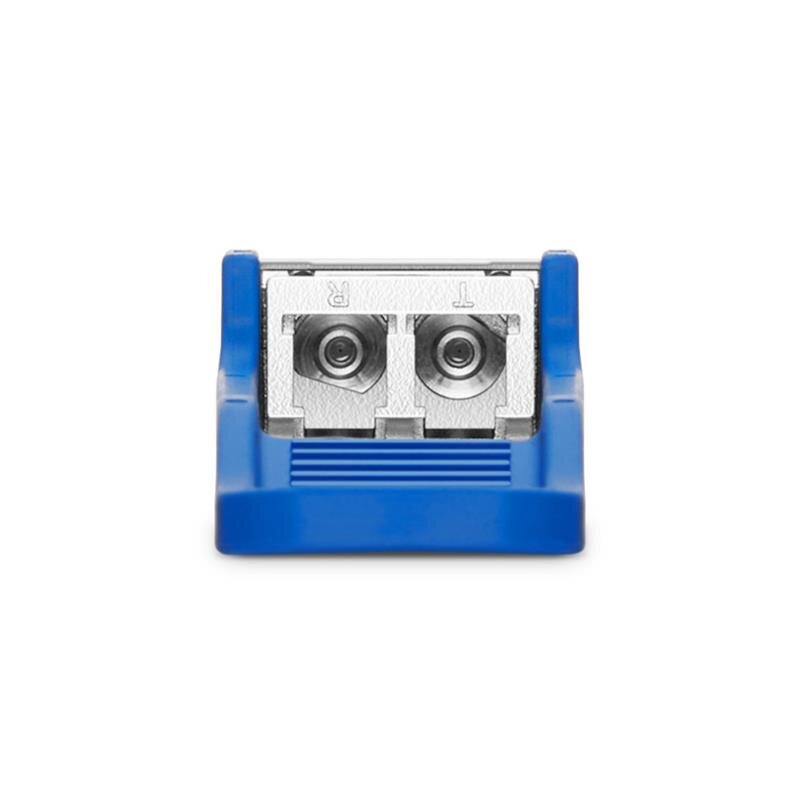

• LC-Duplex-Anschluss

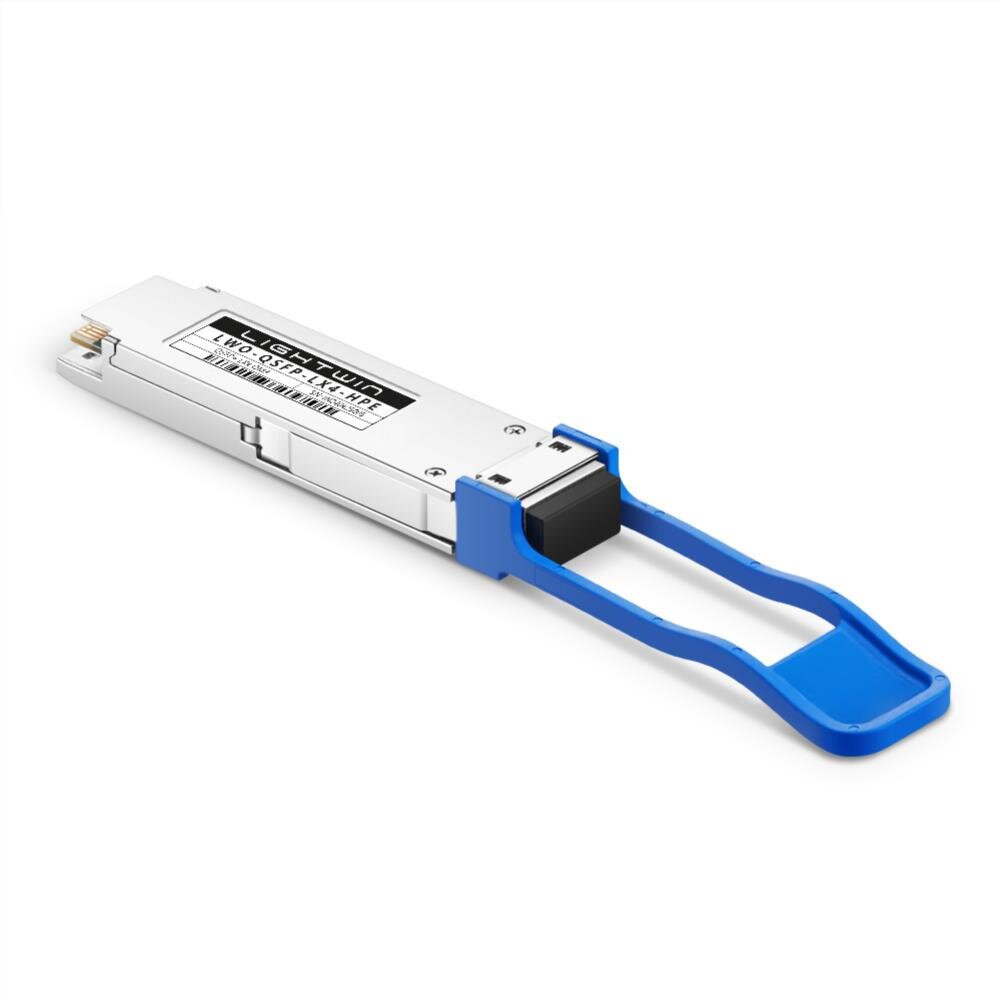

Dieses Produkt ist ein Transceiver-Modul, das für optische Übertragungsanwendungen über MMF und SMF mit Übertragungsentfernungen von bis zu 150 m auf MMF (OM3) und 2 km auf SMF entwickelt wurde. Das Modul wandelt 4 Eingangskanäle (ch) mit 10 Gb/s elektrischen Daten in 4 CWDM-Lichtsignale um und multiplexiert diese in einen einzigen Kanal für eine optische Übertragung mit 40 Gb/s. Umgekehrt demultiplext das Modul auf der Empfängerseite einen 40-Gb/s-Eingang optisch in 4 CWDM-Kanalsignale und wandelt diese in elektrische Daten für 4 Kanäle um.

Die zentralen Wellenlängen der 4 CWDM-Kanäle betragen 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängengitters. Es enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 148-poligen Stecker für die elektrische Schnittstelle.

Das Produkt wurde gemäß dem QSFP+ Multi-Source Agreement (MSA) mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entwickelt. Es wurde für härteste äußere Betriebsbedingungen wie Temperatur, Feuchtigkeit und EMI-Störungen ausgelegt.

Bei Anwendungen über OM3/OM4-MMF werden MMF-Kabel direkt an die LC-Anschlüsse des QSFP+ LX4-Moduls angeschlossen, und das optische Signal wird direkt vom Sender in das MMF-Kabel eingespeist, wie in Abbildung 1 dargestellt. Bei Anwendungen über SMF wird das Modul als QSFP+ IR4-Modul verwendet, und SMF-Kabel werden direkt an die LC-Anschlüsse des Moduls angeschlossen.

• 40GBASE-LX4-Ethernet-Verbindungen
• InfiniBand-QDR- und DDR-Verbindungen
• Clientseitige 40G-Datenverbindungen
