• Entspricht 40G Ethernet IEEE802.3ba und 40GBASEER4 Standard
• QSFP+ MSA-konform
• Entspricht QDR/DDR Infiniband-Datenraten
• Bis zu 11,2 Gb/s Datenrate pro Wellenlänge
• 4 CWDM-Lanes MUX/DEMUX-Design
• Bis zu 40 km Übertragung über Singlemode-Glasfaser (SMF)
• 18,5 dB Link-Einfügungsdämpfung
• Betriebstemperatur: 0 bis 70 °C
• Maximale Leistungsaufnahme 3,5 W

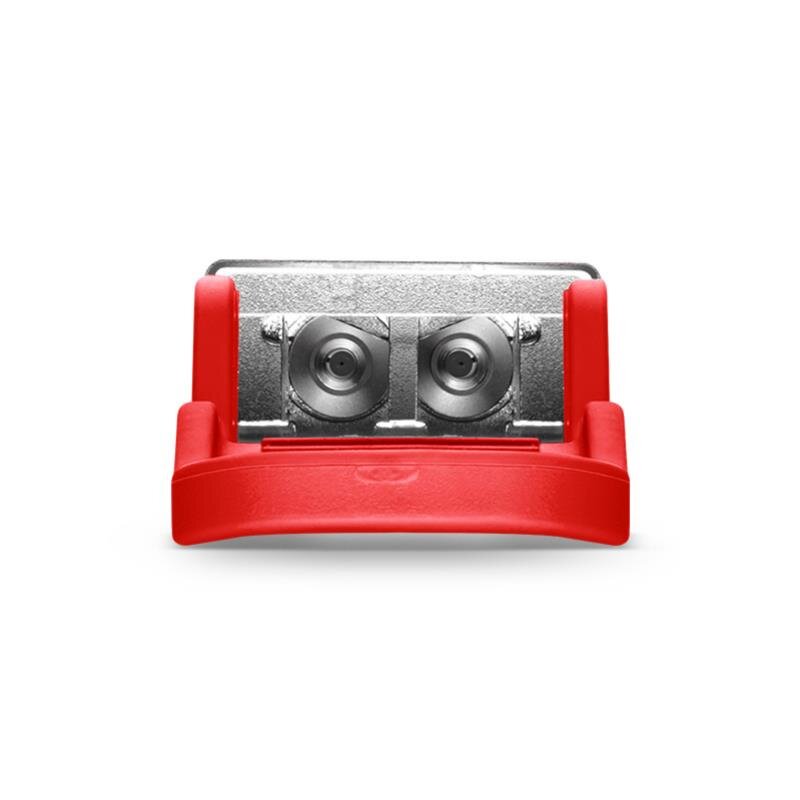

• LC-Duplex-Stecker
• RoHS-konform

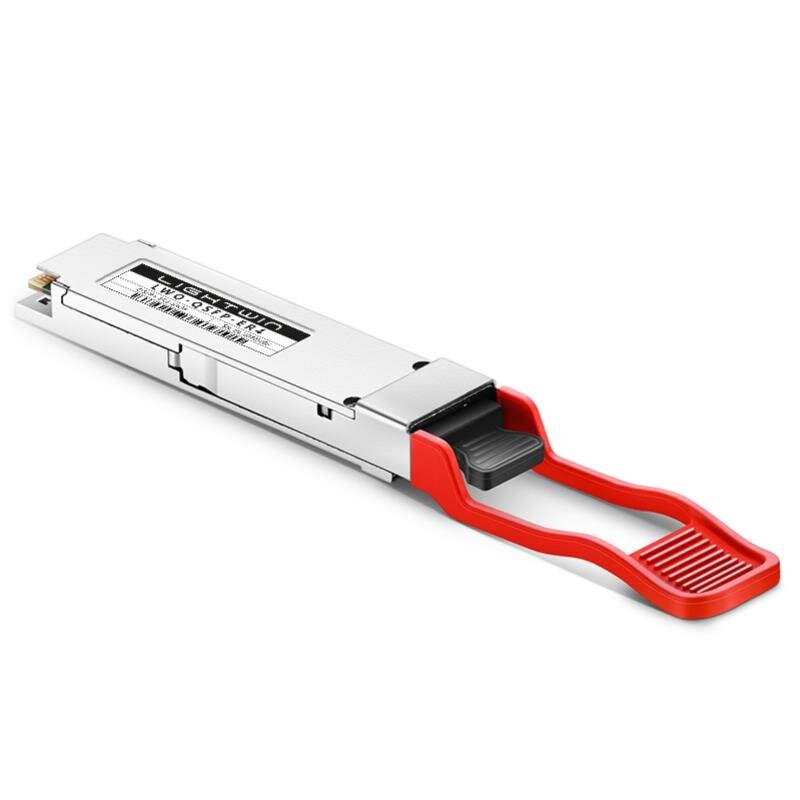

Dieses Produkt ist ein Transceiver-Modul, das für optische Kommunikationsanwendungen mit einer Reichweite von 40 km entwickelt wurde. Das Design entspricht dem Standard IEEE P802.3ba 40GBASE-ER4. Das Modul wandelt 4 Eingangskanäle (ch) mit 10 Gb/s elektrischen Daten in 4 CWDM-Lichtsignale um und multiplexiert diese in einen einzigen Kanal für die optische Übertragung mit 40 Gb/s. Umgekehrt demultiplexiert das Modul auf der Empfängerseite einen 40-Gb/s-Eingang optisch in 4 CWDM-Kanalsignale und wandelt diese in 4-Kanal-Ausgangsdaten um.

Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängengitters. Es enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 148-poligen Stecker für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Singlemode-Faser (SMF) verwendet werden.

Das Produkt wurde mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP+ Multi-Source Agreement (MSA) entwickelt. Es wurde für härteste äußere Betriebsbedingungen wie Temperatur, Feuchtigkeit und EMI-Störungen ausgelegt.

• 40GBASE-ER4-Ethernet-Verbindungen
• Infiniband-QDR- und DDR-Verbindungen
• Clientseitige 40G-Telekommunikationsverbindungen
