• Datenverbindungen mit bis zu 11,3 Gb/s

• CWDM-DFB-Sender und PIN-Empfänger

• Bis zu 20 km auf 9/125 μm SMF

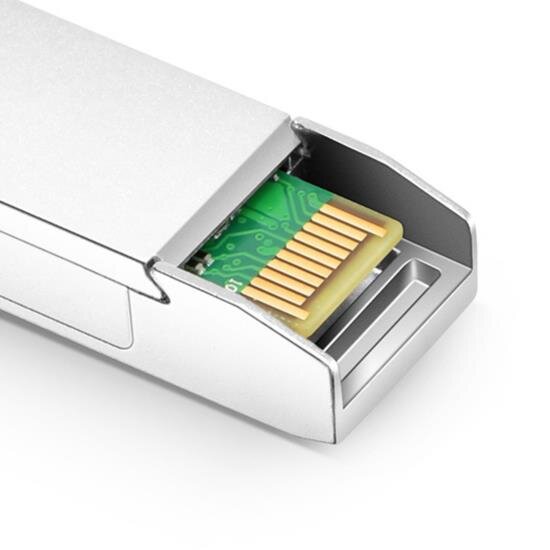

• Hot-Plug-fähiger SFP+-Footprint

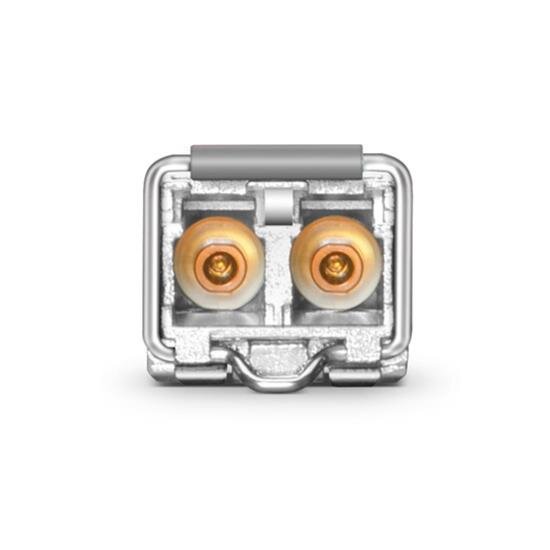

• Duplex-LC/UPC-Steckverbinder für optische Schnittstelle

• RoHS-10-konform und bleifrei

• Unterstützt digitale Überwachungsschnittstelle

• Einzelne +3,3-V-Stromversorgung

• Konform mit SFF+MSA und SFF-8472

• Metallgehäuse für geringere EMI

• Erfüllt ESD-Anforderungen, widersteht 8 kV Direktkontaktspannung

• Betriebstemperatur des Gehäuses

  • Kommerziell: 0 bis +70 °C

  • Industriell: -40 bis +85 °C

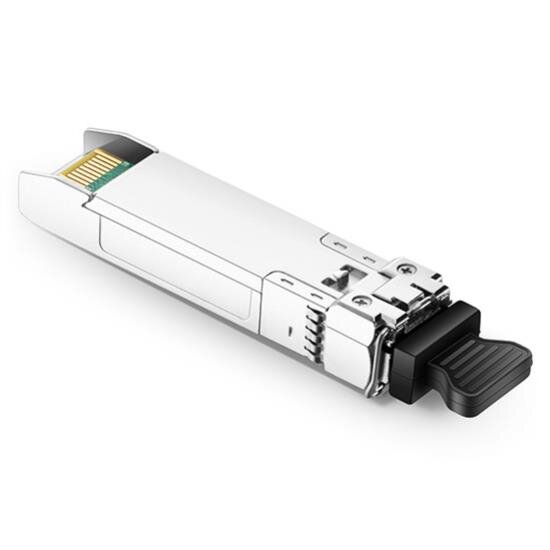

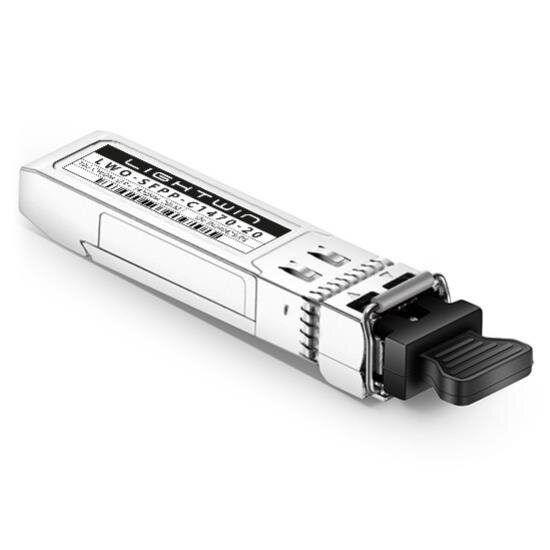

Der SFP+ Transceiver LWO-SFPP-Cxxxx-20x von Lightwin ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen über Singlemode-Glasfaser mit einer Länge von bis zu 20 km ausgelegt. Das Modul besteht aus einem CWDM-DFB-Laser, einem PIN und einem Vorverstärker in einer hochintegrierten optischen Baugruppe. Digitale Diagnosefunktionen sind über eine 2-Draht-Seriellschnittstelle gemäß SFF-8472 verfügbar.

LWO-SFPP-Cxxxx-20x-Transceiver bieten eine einzigartige, verbesserte digitale Diagnose-Überwachungsschnittstelle, die den Echtzeitzugriff auf Gerätebetriebsparameter wie Transceiver-Temperatur, Laser-Bias-Strom, gesendete optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung ermöglicht. Außerdem definiert sie ein ausgeklügeltes System von Alarm- und Warnflaggen, das Endbenutzer alarmiert, wenn bestimmte Betriebsparameter außerhalb des werkseitig eingestellten Normalbereichs liegen.

Die SFP+ MSA definiert eine 256-Byte-Speicherzuordnung im EEPROM, auf die über eine 2-Draht-Seriellschnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugegriffen werden kann. Die digitale Diagnoseüberwachungsschnittstelle nutzt die 8-Bit-Adresse 1010001X (A2h), sodass die ursprünglich definierte serielle ID-Speicherzuordnung unverändert bleibt.

• 10GBASE-LR/LW & 10G Ethernet
• SDH STM64
• Andere optische Links
