• Bis zu 11.3 Gb/s Datenverbindungen

• 1270nm DFB-Laser und APD-Empfänger für IT010SPB2760

• 1330nm DFB-Laser und APD-Empfänger für IT010SPB3360

• Bis zu 60 km mit 9/125μm SMF

• Hot-plug-fähiger SFP+

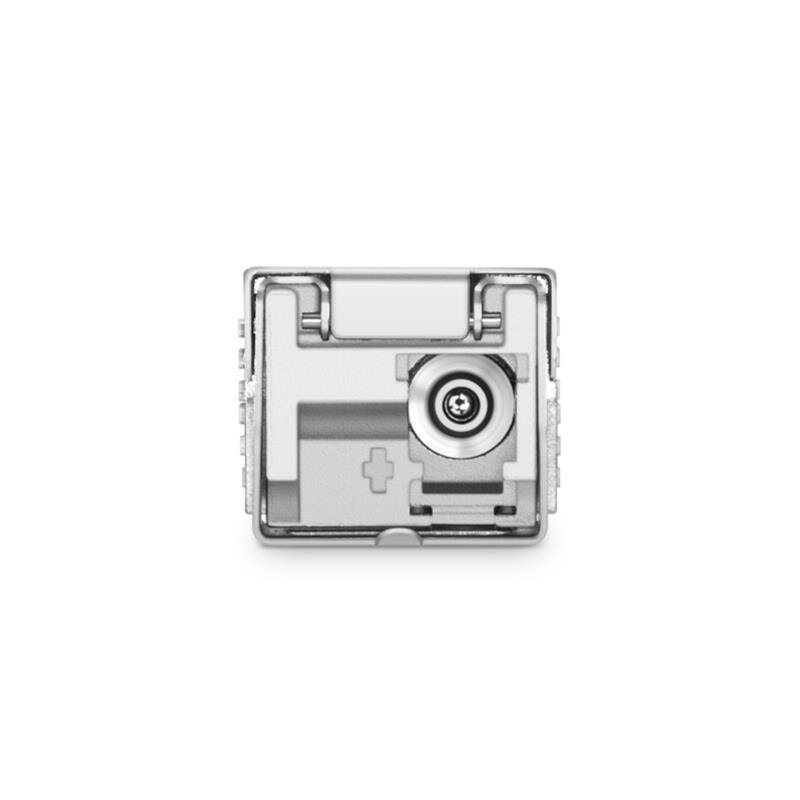

• LC/UPC Typ steckbare optische Schnittstelle

• RoHS-konform und bleifrei

• Unterstützt digitale Überwachungsschnittstelle

• +3,3-V-Stromversorgung

• Konform mit SFF+MSA und SFF-8472

• Metallgehäuse, für geringere EMI

• Erfüllt ESD-Anforderungen, widersteht 8KV direkter Berührungsspannung

• Betriebstemperatur des Gehäuses

  • Kommerziell: 0 ~ +70°C

  • Industriell: -40 ~ +85°C

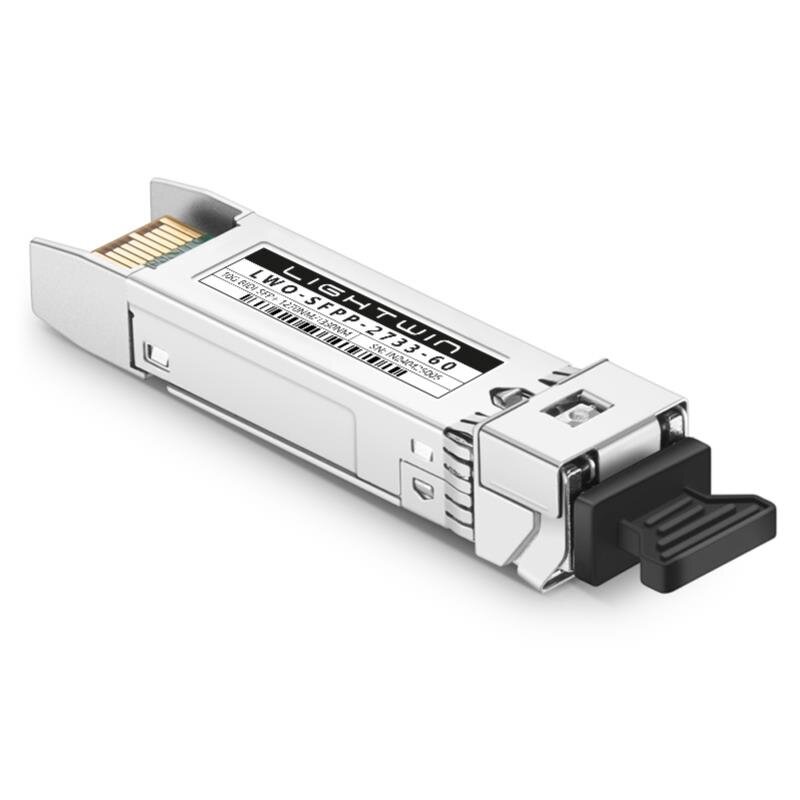

Der SFP+-Transceiver von Lighwin ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen mit einer Länge von bis zu 60 km über Monomode-Glasfaser ausgelegt. Das Modul besteht aus einem CWDM-DFB-Laser, einer APD und einem Vorverstärker in einer hochintegrierten optischen Unterbaugruppe. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle verfügbar, wie in SFF-8472 spezifiziert.

Die Transceiver bieten eine einzigartige erweiterte digitale Diagnoseüberwachungsschnittstelle, die einen Echtzeitzugriff auf Betriebsparameter des Geräts, wie z. B. die Temperatur des Transceivers, den Laservorspannungsstrom, die gesendete optische Leistung, die empfangene optische Leistung und die Versorgungsspannung des Transceivers ermöglicht. Darüber hinaus definiert sie ein ausgeklügeltes System von Alarm- und Warnmeldungen, das den Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb des werkseitig festgelegten Normalbereichs liegen.

Die SFP+ MSA definiert eine 256 Byte große Speicherkarte im EEPROM, die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugänglich ist. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte serielle ID-Speicherabbildung unverändert bleibt.

• 10GBASE-ER/EW & 10G Ethernet
• SDH STM64
• Andere optische Links
