• Bis zu 11,3Gb/s Datenverbindungen
• 850nm VCSEL-Laser und PIN-Empfänger
• Bis zu 300 m auf 50/125μm MMF
• Hot-plug-fähiger SFP+ Footprint

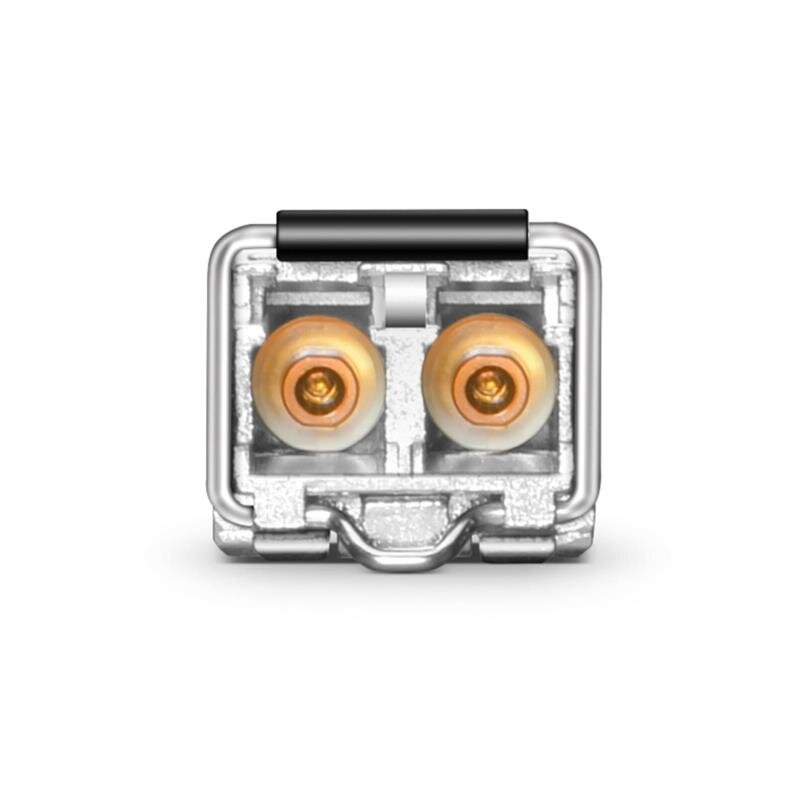

• Duplex LC/UPC Typ steckbare optische Schnittstelle
• RoHS-10-konform und bleifrei
• Unterstützt digitale Überwachungsschnittstelle
• Konform mit SFF+MSA und SFF-8472
• Einzelne +3,3-V-Stromversorgung
• Metallgehäuse, für geringere EMI
• Erfüllt ESD-Anforderungen, widersteht
• 8KV direkte Berührungsspannung
• Betriebstemperatur des Gehäuses:

  • Kommerziell: 0°C bis +70°C
  • Industriell: -40°C bis +85°C

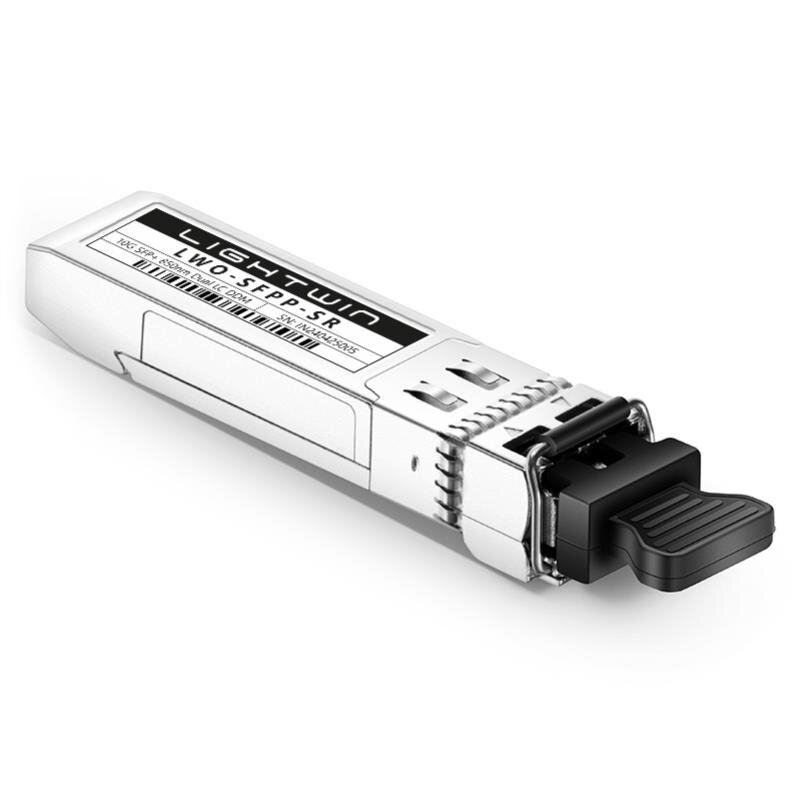

Der SFP+-Transceiver LWO-SFPP-SR von Lightwin® ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen bis zu 300 m über Multimode-Glasfaser konzipiert. Das Modul besteht aus 850nm VCSEL Laser, PIN und Vorverstärker in einer hochintegrierten optischen Baugruppe. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle verfügbar, wie in SFF-8472 spezifiziert.

LWO-SFPP-SR-Transceiver bieten eine einzigartige erweiterte digitale Diagnoseüberwachungsschnittstelle, die den Echtzeitzugriff auf Gerätebetriebsparameter wie Transceivertemperatur, Laservorspannung, gesendete optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung ermöglicht. Darüber hinaus definiert sie ein ausgeklügeltes System von Alarm- und Warnmeldungen, das den Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb des werkseitig festgelegten Normalbereichs liegen.

Der SFP+ MSA definiert eine 256 Byte große Speicherkarte im EEPROM, die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugänglich ist. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte serielle ID-Speicherabbildung unverändert bleibt.

• 10GBASE-SR/SW und 10G-Ethernet
• SDH STM64
• Andere optische Verbindungen
