CALYX - 5G Redcap, 5G & 4G Version für Raspberry Pi 4/5, GPIO & PCM Control

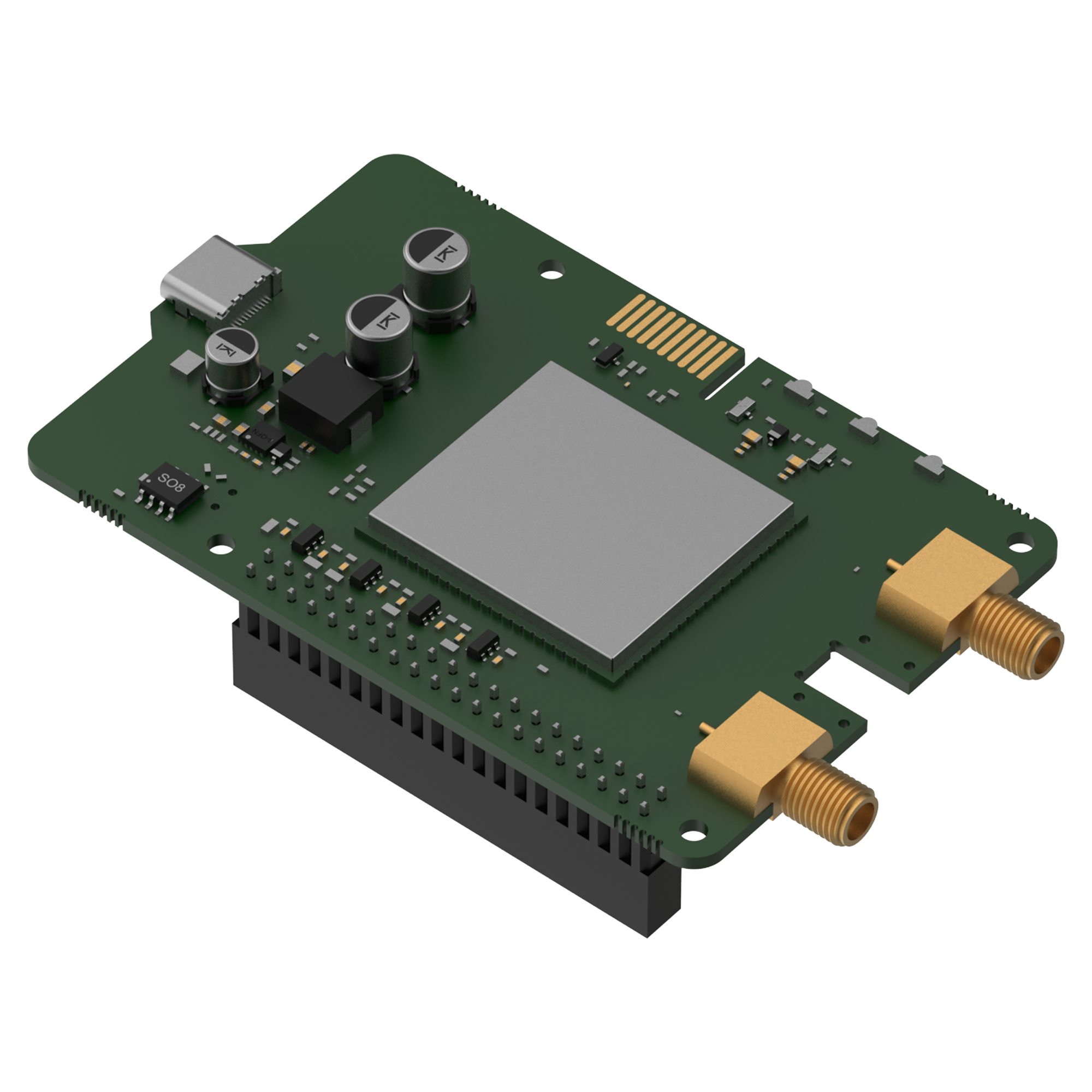

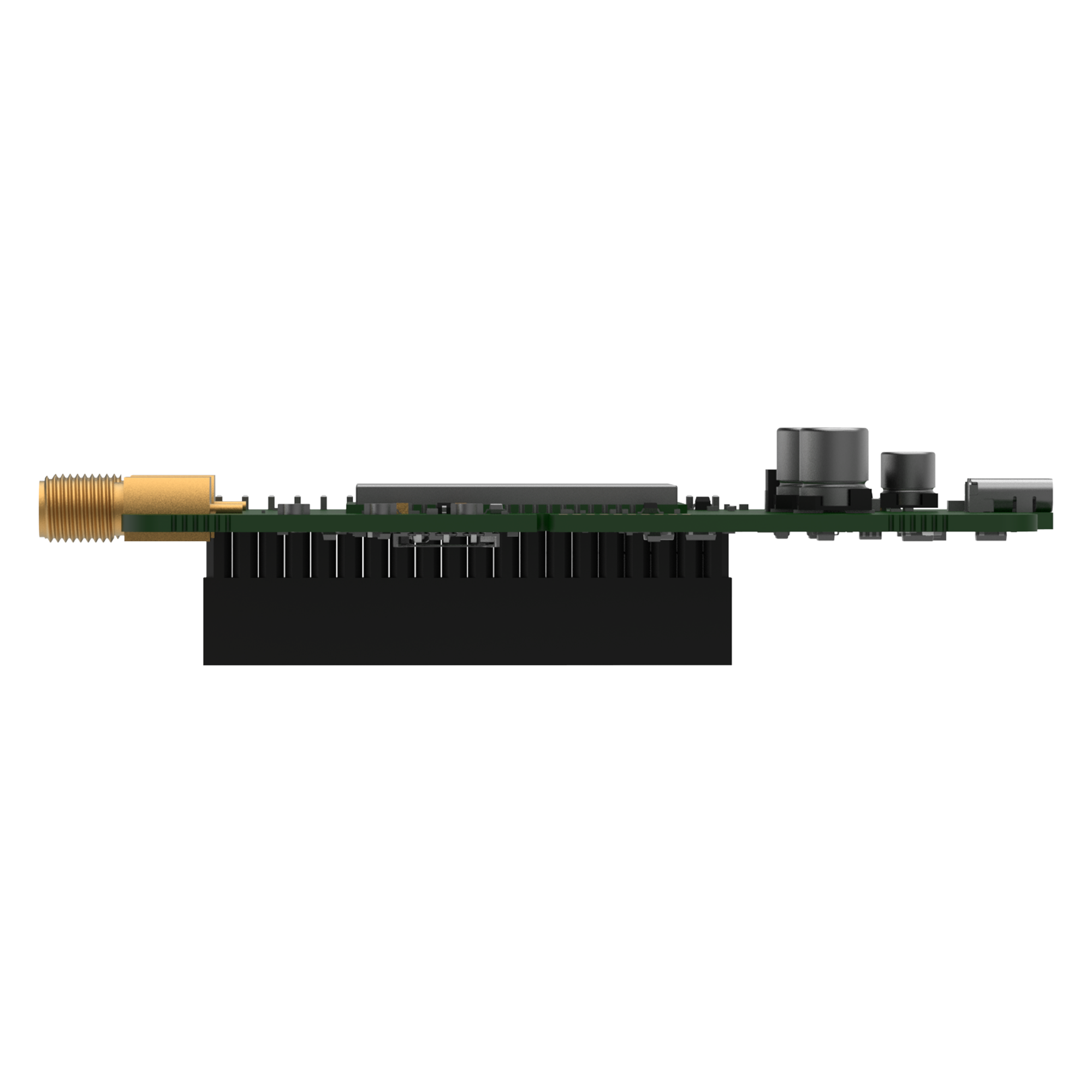

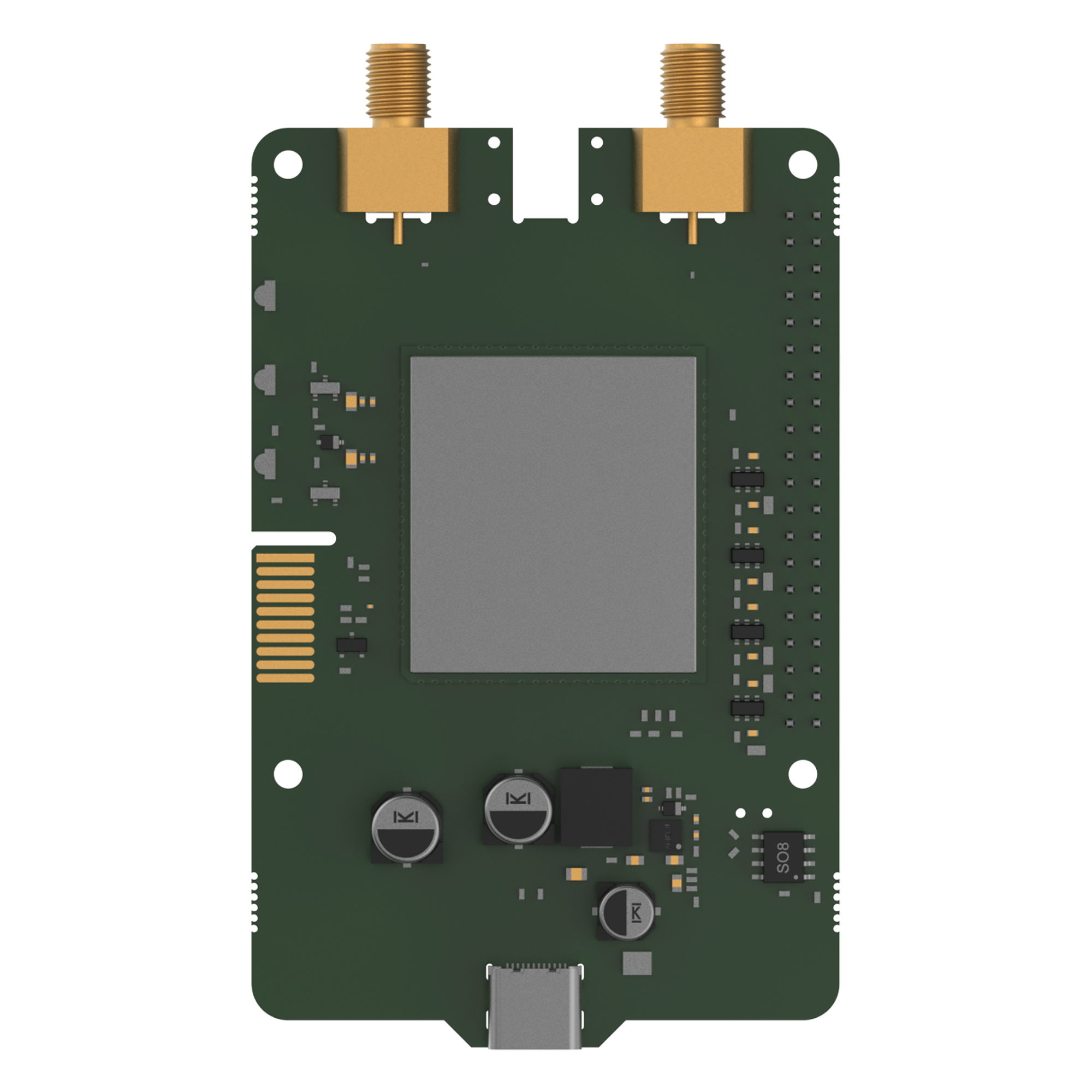

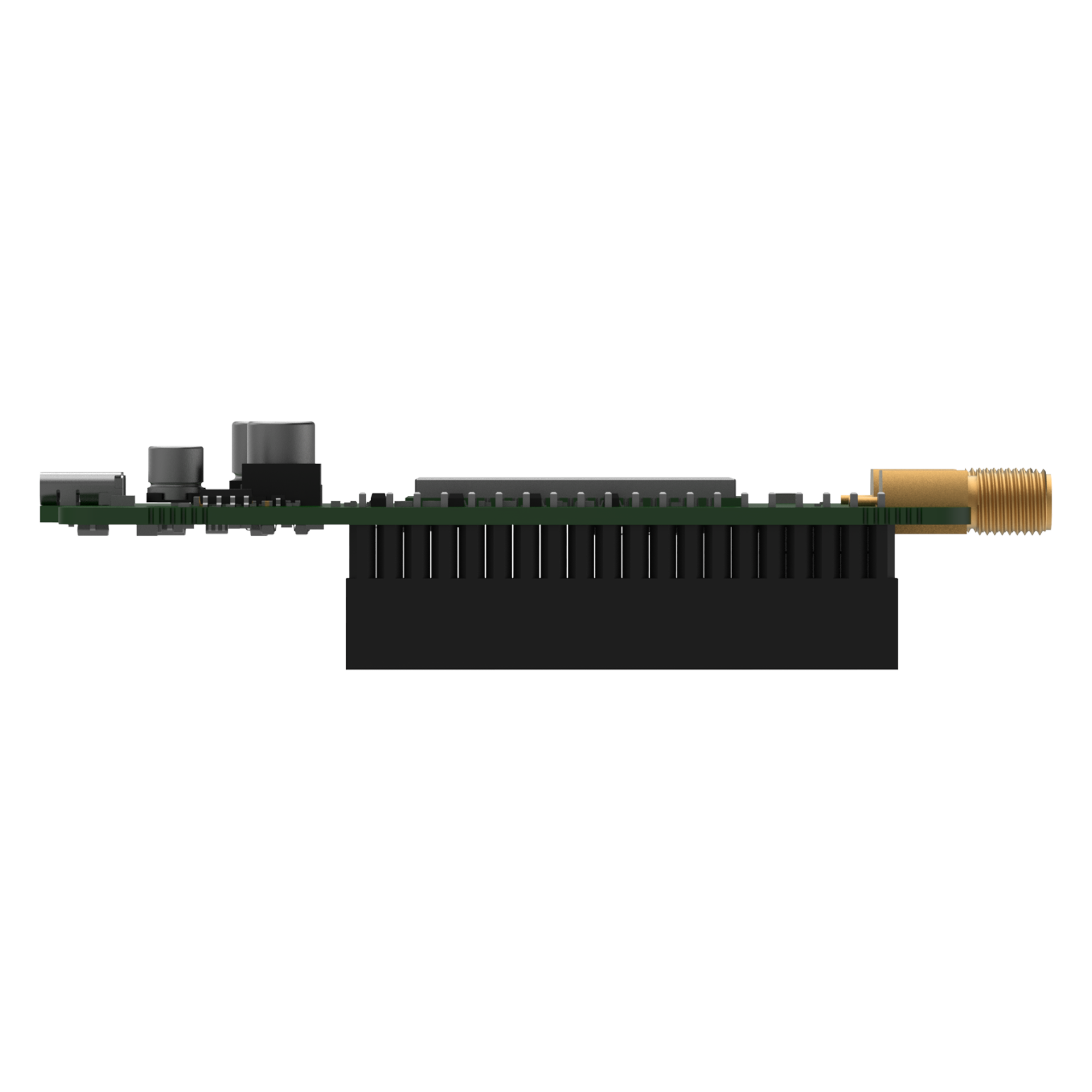

Der Teltonika CALYX ist ein industriell ausgelegtes Embedded Cellular Raspberry Pi HAT+, das direkt auf einem Raspberry Pi 4 oder Raspberry Pi 5 montiert wird. Die integrierte Bauform reduziert den Platzbedarf und vermeidet lose USB-Mobilfunksticks oder aufwendige externe Modemkonstruktionen. Das Modul stellt die Mobilfunkverbindung über eine USB-Type-C-Schnittstelle bereit und nutzt den 40-Pin-GPIO-Header für die Stromversorgung sowie zur direkten Hardwaresteuerung des Modems.
CALYX ist in drei Ausführungen erhältlich. Die Variante CALYX 4G / EBD021 unterstützt LTE Cat 4 mit bis zu 75 Mbit/s im Download. CALYX 5G RedCap / EBD070 erreicht über 5G Sub-6 GHz SA bis zu 223 Mbit/s, während CALYX 5G / EBD050 für besonders datenintensive Anwendungen Übertragungsraten von bis zu 3,4 Gbit/s im Download unterstützt. Die tatsächlich verfügbaren Mobilfunkbänder und Datenraten hängen von Variante, Bestellcode, Region und Mobilfunknetz ab.
Über die GPIO-Pins kann das Hostsystem das Modem einschalten, aufwecken oder zurücksetzen und dadurch automatisierte Wiederherstellungsmechanismen für ferninstallierte Systeme realisieren. Eine digitale PCM-Schnittstelle ermöglicht zusätzlich die latenzarme Audioübertragung zwischen Modem und Raspberry Pi. Das eloxierte Aluminiumgehäuse, das geringe Gewicht von 57 g und der Betriebstemperaturbereich von −40 °C bis +75 °C unterstützen den Einsatz in professionellen Embedded- und Industrieanwendungen.
- Raspberry Pi HAT+ für Raspberry Pi 4 und 5
- Varianten mit 4G Cat 4, 5G RedCap oder 5G
- GPIO-Modemsteuerung für Einschalten, Aufwecken und Zurücksetzen
- Digitale PCM-Audioschnittstelle über den 40-Pin-GPIO-Header
- Mobilfunk-Datenübertragung über kompakte USB-Type-C-Anbindung
- Nano-SIM-Steckplatz mit GPIO-basierter SIM/eSIM-Auswahl
- Eloxiertes Aluminiumgehäuse mit nur 57 g Gewicht
- Erweiterter Temperaturbereich von −40 °C bis +75 °C
- Zwei oder vier SMA-Mobilfunkanschlüsse, variantenabhängig
Der Teltonika CALYX eignet sich zur Ausstattung von Raspberry-Pi-basierten Embedded-Systemen mit zuverlässiger Mobilfunkkonnektivität. Typische Einsatzbereiche sind industrielle Edge-Computing- und Edge-AI-Lösungen, Predictive Maintenance, Telemetrie, dezentrale Mess- und Überwachungssysteme, Digital-Signage-Installationen, Kiosksysteme sowie vernetzte Steuerungen. Besonders in Umgebungen ohne verfügbare Ethernet-Verkabelung oder mit unzuverlässiger Wi-Fi-Abdeckung ermöglicht das Modul eine kompakte Mobilfunkanbindung. Systemintegratoren, Entwickler und OEM-Hersteller können je nach Bandbreiten-, Latenz- und Kostenanforderung zwischen 4G Cat 4, 5G RedCap und vollwertigem 5G wählen.
Der Teltonika CALYX ist ein industriell ausgelegtes Embedded Cellular Raspberry Pi HAT+, das direkt auf einem Raspberry Pi 4 oder Raspberry Pi 5 montiert wird. Die integrierte Bauform reduziert den Platzbedarf und vermeidet lose USB-Mobilfunksticks oder aufwendige externe Modemkonstruktionen. Das Modul stellt die Mobilfunkverbindung über eine USB-Type-C-Schnittstelle bereit und nutzt den 40-Pin-GPIO-Header für die Stromversorgung sowie zur direkten Hardwaresteuerung des Modems.
CALYX ist in drei Ausführungen erhältlich. Die Variante CALYX 4G / EBD021 unterstützt LTE Cat 4 mit bis zu 75 Mbit/s im Download. CALYX 5G RedCap / EBD070 erreicht über 5G Sub-6 GHz SA bis zu 223 Mbit/s, während CALYX 5G / EBD050 für besonders datenintensive Anwendungen Übertragungsraten von bis zu 3,4 Gbit/s im Download unterstützt. Die tatsächlich verfügbaren Mobilfunkbänder und Datenraten hängen von Variante, Bestellcode, Region und Mobilfunknetz ab.
Über die GPIO-Pins kann das Hostsystem das Modem einschalten, aufwecken oder zurücksetzen und dadurch automatisierte Wiederherstellungsmechanismen für ferninstallierte Systeme realisieren. Eine digitale PCM-Schnittstelle ermöglicht zusätzlich die latenzarme Audioübertragung zwischen Modem und Raspberry Pi. Das eloxierte Aluminiumgehäuse, das geringe Gewicht von 57 g und der Betriebstemperaturbereich von −40 °C bis +75 °C unterstützen den Einsatz in professionellen Embedded- und Industrieanwendungen.
