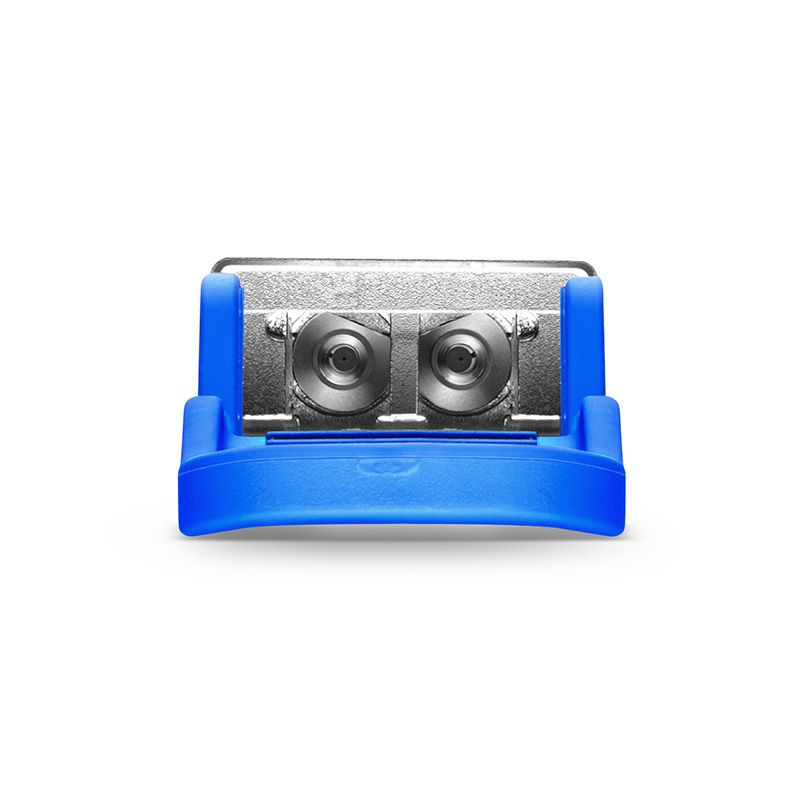

40 Gbit QSFP+ LR4, 10km, DFP, LC-Duplex, Singlemode, Enterprise Version
Dieses Produkt ist ein Transceiver-Modul, das für optische Kommunikationsanwendungen mit einer Reichweite von 2 m bis 10 km entwickelt wurde. Das Design entspricht dem Standard IEEE P802.3ba 40GBASE-LR4. Das Modul wandelt 4 Eingangskanäle (ch) mit 10 Gb/s elektrischen Daten in 4 CWDM-Lichtsignale um und multiplexiert diese in einen einzigen Kanal für die optische Übertragung mit 40 Gb/s. Umgekehrt demultiplexiert das Modul auf der Empfängerseite einen 40-Gb/s-Eingang optisch in 4 CWDM-Kanalsignale und wandelt diese in 4-Kanal-Ausgangsdaten um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängengitters. Es enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 148-poligen Stecker für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Singlemode-Faser (SMF) verwendet werden.
Das Produkt wurde mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP+ Multi-Source Agreement (MSA) entwickelt. Es wurde für härteste äußere Betriebsbedingungen wie Temperatur, Feuchtigkeit und EMI-Störungen ausgelegt.
Datenrate von bis zu 10,5 Gb/s pro Kanal
Entfernung von bis zu 10 km über SMF
1310 nm Bereich Ungekühlter DFBLD-Sender mit optischem MUX
nPPI(4x10G) elektrische Schnittstelle
Einzelne +3,3-V-Stromversorgung
DDM-Funktion implementiert
2-Draht-Seriellschnittstelle für Modulverwaltung
Maximale Verlustleistung <3,5 W
Lasersicherheit zertifiziert nach internationaler Klasse 1
Betriebstemperaturbereich: 0 °C bis +70 °C
Entspricht RoHS6
- 40GBASE-LR4-Ethernet-Verbindungen
- InfiniBand-QDR- und DDR-Verbindungen
Dieses Produkt ist ein Transceiver-Modul, das für optische Kommunikationsanwendungen mit einer Reichweite von 2 m bis 10 km entwickelt wurde. Das Design entspricht dem Standard IEEE P802.3ba 40GBASE-LR4. Das Modul wandelt 4 Eingangskanäle (ch) mit 10 Gb/s elektrischen Daten in 4 CWDM-Lichtsignale um und multiplexiert diese in einen einzigen Kanal für die optische Übertragung mit 40 Gb/s. Umgekehrt demultiplexiert das Modul auf der Empfängerseite einen 40-Gb/s-Eingang optisch in 4 CWDM-Kanalsignale und wandelt diese in 4-Kanal-Ausgangsdaten um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängengitters. Es enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 148-poligen Stecker für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Singlemode-Faser (SMF) verwendet werden.
Das Produkt wurde mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP+ Multi-Source Agreement (MSA) entwickelt. Es wurde für härteste äußere Betriebsbedingungen wie Temperatur, Feuchtigkeit und EMI-Störungen ausgelegt.
