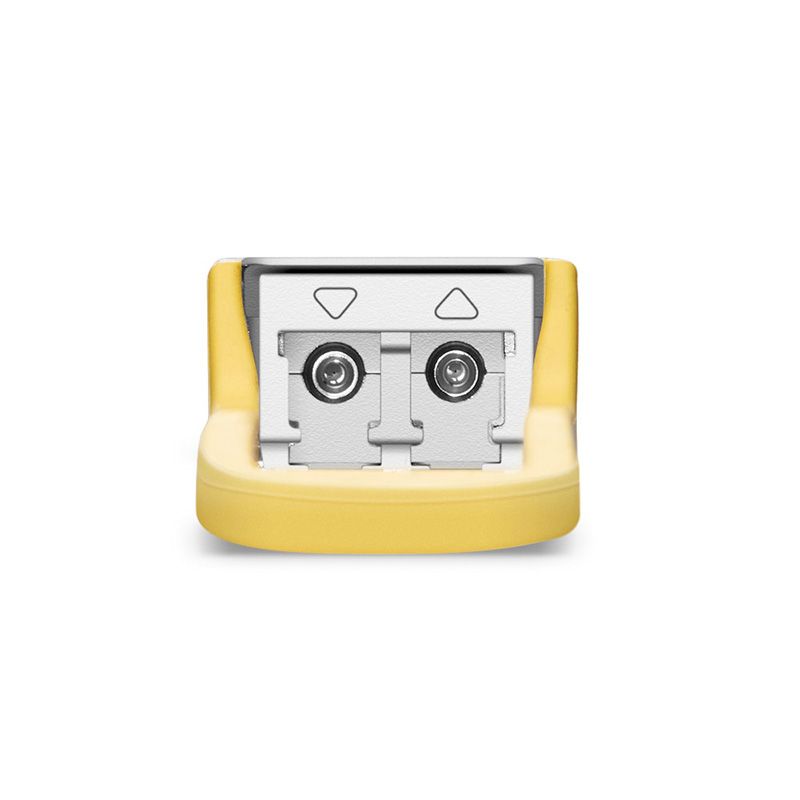

100 GBit QSFP28 DR1, 500m, Single Lambda, LC-Duplex, Singlemode
Bei diesem Produkt handelt es sich um ein Transceivermodul, das für optische 500m-Kommunikationsanwendungen entwickelt wurde. Das Modul enthält ein optisches Kanalsignal mit einer zentralen Wellenlänge von 1310nm und einer Datenrate von 50Gbaud. Der Senderpfad enthält einen im DSP integrierten EML-Treiber und einen gekühlten EML. Im Empfängerpfad wird das optische Eingangssignal an einen Pin-Fotodiodendetektor gekoppelt. Ein DSP-basiertes Getriebe wird zur Umwandlung von 4x25Gbps NRZ-Signalen in 1x50Gbaud PAM4-Signale verwendet. Auch ein 4-Kanal-Retimer und ein FEC-Block sind in diesem DSP integriert. Die elektrische Schnittstelle entspricht IEEE 802.3cd und QSFP28 MSA in Sende- und Empfangsrichtung, und die optische Schnittstelle entspricht IEEE 802.3cd und 100G Lambda MSA mit Duplex LC-Anschluss. Das Modul hat eine maximale Leistungsaufnahme von 4,0 W.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde so konzipiert, dass es den härtesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMI-Störungen standhält.
- QSFP28 MSA-konform
- Unterstützt 53.125Gbaud
- 100G Lambda MSA 100G-DR Spezifikation konform
- Bis zu 500 m Übertragung auf Singlemode-Faser (SMF) mit FEC
- Temperatur des Betriebsgehäuses: 0°C bis 70°C
- 4x25G elektrische Schnittstelle (OIF CEI-28G-VSR)
- Maximale Leistungsaufnahme 4W
- LC-Duplex-Stecker
- RoHS-konform
- Rechenzentrum-Verbindung
- 100G-Ethernet
- Unternehmensnetzwerke
Bei diesem Produkt handelt es sich um ein Transceivermodul, das für optische 500m-Kommunikationsanwendungen entwickelt wurde. Das Modul enthält ein optisches Kanalsignal mit einer zentralen Wellenlänge von 1310nm und einer Datenrate von 50Gbaud. Der Senderpfad enthält einen im DSP integrierten EML-Treiber und einen gekühlten EML. Im Empfängerpfad wird das optische Eingangssignal an einen Pin-Fotodiodendetektor gekoppelt. Ein DSP-basiertes Getriebe wird zur Umwandlung von 4x25Gbps NRZ-Signalen in 1x50Gbaud PAM4-Signale verwendet. Auch ein 4-Kanal-Retimer und ein FEC-Block sind in diesem DSP integriert. Die elektrische Schnittstelle entspricht IEEE 802.3cd und QSFP28 MSA in Sende- und Empfangsrichtung, und die optische Schnittstelle entspricht IEEE 802.3cd und 100G Lambda MSA mit Duplex LC-Anschluss. Das Modul hat eine maximale Leistungsaufnahme von 4,0 W.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde so konzipiert, dass es den härtesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMI-Störungen standhält.
