100 GBit QSFP28 CWDM4, 2km, LC-Duplex, Singlemode, Enterprise Version
Bei diesem Produkt handelt es sich um ein Transceivermodul, das für 2 km lange optische Kommunikationsanwendungen entwickelt wurde. Das Design entspricht dem 1000GBASE CWDM4 MSA Standard. Das Modul konvertiert 4 Eingangskanäle (ch) von elektrischen 25Gb/s-Daten in 4 optische CWDM-Signale und multiplexiert sie in einen einzigen Kanal für die optische 100Gb/s-Übertragung. Umgekehrt de-multiplext das Modul auf der Empfängerseite einen 100 Gb/s-Eingang in 4 CWDM-Kanalsignale und wandelt diese in 4 elektrische Ausgangskanäle um.

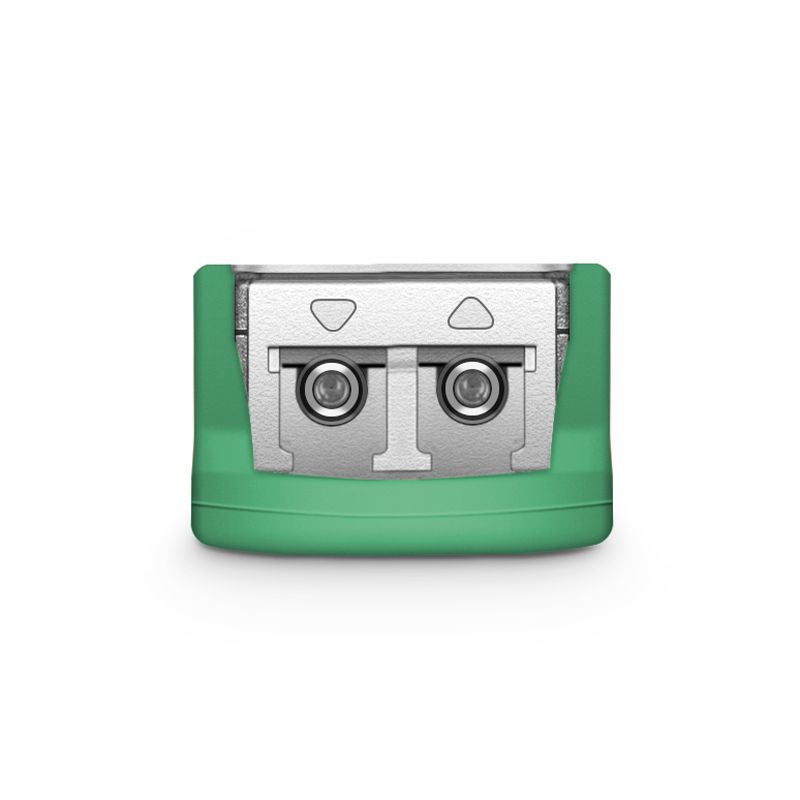

Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängenrasters. Er enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 38-poligen Stecker für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Single-Mode-Faser (SMF) verwendet werden. Host-FEC ist erforderlich, um eine Glasfaserübertragung von bis zu 2 km zu unterstützen.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde so konzipiert, dass es den härtesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMI-Störungen standhält.
- QSFP28 MSA-konform
- 4 CWDM-Spuren MUX/DEMUX-Design
- Unterstützt 103.1Gb/s aggregierte Bitrate
- 100G CWDM4 MSA Technische Spezifikation Rev1.1
- Bis zu 2 km Übertragung auf Singlemode-Faser (SMF) mit FEC
- Temperatur des Betriebsgehäuses: 0°C bis 70°C
- 4x25G elektrische Schnittstelle (OIF CEI-28G- VSR)
- Maximale Leistungsaufnahme 3,5 W
- LC-Duplex-Stecker
- RoHS-konform
- Rechenzentrum-Verbindung
- 100G-Ethernet
- Infiniband QDR- und DDR-Verbindungen
- Unternehmensnetzwerke
Bei diesem Produkt handelt es sich um ein Transceivermodul, das für 2 km lange optische Kommunikationsanwendungen entwickelt wurde. Das Design entspricht dem 1000GBASE CWDM4 MSA Standard. Das Modul konvertiert 4 Eingangskanäle (ch) von elektrischen 25Gb/s-Daten in 4 optische CWDM-Signale und multiplexiert sie in einen einzigen Kanal für die optische 100Gb/s-Übertragung. Umgekehrt de-multiplext das Modul auf der Empfängerseite einen 100 Gb/s-Eingang in 4 CWDM-Kanalsignale und wandelt diese in 4 elektrische Ausgangskanäle um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängenrasters. Er enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 38-poligen Stecker für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Single-Mode-Faser (SMF) verwendet werden. Host-FEC ist erforderlich, um eine Glasfaserübertragung von bis zu 2 km zu unterstützen.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde so konzipiert, dass es den härtesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMI-Störungen standhält.
